viernes, octubre 30, 2015

Preparatoria Progreso de la Independencia - EPEIT Matamoros

Buenas tardes amigos, nuevamente compartiendo los proyectos que
amigos en el medio Industrial y Sindical estan desarrollando.


 Tal es el caso del nuevo proyecto educativo, y estamos hablando de una nueva plataforma de Nivel Medio Superior, la Escuela Preparatoria de Educación Integral para el Trabajador, en su modalidad de Bachillerato General Particular Intensivo a 2 años.

   Desde esta plataforma les deseamos todo el éxito a los Directivos y académico, y si tienes la oportunidad de formar parte de este Gran Equipo y ser de los Pioneros, Unete Ya!!!




From Carlo´s Desk...

martes, octubre 06, 2015

Principios Básicos de un Relé - Relay - Relevador


e-book:

* El Relé - Principios básicos y Funcionamiento *
(Click sobre el documento para Ampliar )


From Carlo's Desk...
dircasa@prodigy.net.mx

martes, septiembre 29, 2015

Horno Vulcan A-550 Reparación

    Buenos dias amigos, en esta ocasión compartimos con Uds. el manual de usuario del horno eléctrico Vulcan modelo A-550. Este horno llego a nuestro taller para el cambio de las resistencias eléctricas y el control de temperatura.



Compartimos a continuación el manual de usuario de este Horno:


Este manual se encuentra cargado en-linea en Scribd, desde esa página lo puedes descargar en formato pdf.

REPARACION:

Con información del manual, este horno utiliza 2 resistencias en espiral de alambre nicromo, con una resistencia de 12 Ohms cada una.  Conexión en serie y voltaje de alimentación de 220Vac.

Para el control utilizamos el Control de Temperatura Autonics TC4S.

Sensor de temperatura tipo K, con punta expuesta y forro de cerámica.

En el área de potencia, utilizamos el Relevador de Potencia de 30amp DPST.

Aquí, algunas gráficas del trabajo en taller:



En esta gráfica mostramos el control original de este horno (Furnace)...





 Ahora mostramos el control de temperatura Autonics y el relevador de potencia utilizado...



Una vez conectado el controlador y el relevador de potencia, lo probamos, llega a una temperatura de 1100 grados Celcius, en un período de tiempo aproximado de 40 minutos.

El circuito en general es muy sencillo, controlador, relevadorde potencia, resistencias eléctricas y el sensor de temperatura.

En el siguiente link puedes ver un ejemplo sencillo de conexión.

Gracias por su preferencia, nos leemos pronto!

From Carlo's Desk...
dircasa@prodigy.net.mx


jueves, septiembre 24, 2015

Como Implementar un Sistema de Control de Temperatura? - Parte II

     Que necesitamos para Implementar un Control de Temperatura con Precisión regular ó Media. Es decir Donde el proceso nos permita jugar entre un rango de +-15º C.
      Vamos a necesitar un Control de Temperatura tipo ON - OFF.  Un sensor de Temperatura ( Termocople ), Normalmente para estas aplicaciones Utilizamos un tipo "J" o tipo "K", según el rango de temperatura que queremos controlar. Otro de los elementos importantes en este sistema es Un Relevador de Potencia, que puede ser un Relevador mecánico o un SSR ( Solid State Relay ).  Y por último, pero no menos importante, La Resistencia Calefactora. Vamos a hablar un poco de cada uno de estos elementos y como los integramos.
     En esta sección hablaremos superficialmente sobre estos productos, en una publicación posterior, hablaremos más a fondo.

El Control de Temperatura tipo ON - OFF :

     Los controles de Temperatura que nosotros comercializamos para este tipo de propósito,  Son de 1/4 Din ( Tamaño Fisico ), y los podemos pedir para utilizar con Termocople Tipo "J" o Tipo "K". El rango de Temperatura que soporta es de 50ºC a 450ºC. Este controlador Tiene 8 terminales.
  • Terminal 1 =  (+) Terminal Positiva del Termocople( Aqui va el Color Blanco Si es Tipo J ó K ).
  • Terminal 2 =  (-) Terminal Negativa del Termocople( Aqui va el Color Rojo "J"  ó  Amarillo "K" ).
  • Terminal 3 =  Linea Neutro.
  • Terminal 4 =  Linea de Voltaje 110 Vac.
  • Terminal 5 =  Linea de Voltaje 220 Vac.
  • Terminal 6 y 7 =  Contacto Normalmente Cerrado.
  • Termianl 7 y 8 =  Contacto Normalmente Abierto.

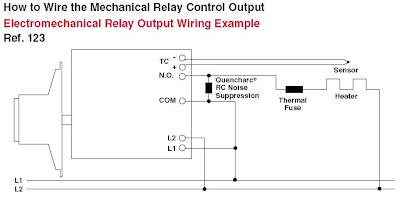

     En la siguiente gráfica, podemos ver un tipico alambrado de Sistema de Control de Temperatura.
             Fig. 001
     Estos Controles de Temperatura tienen salida de Relevador y soportan hasta una carga de 8 Amperes, pero No se recomienda conectarlas directamente a la resistencia, debemos utilizar el Relevador de Potencia.

Relevador de Potencia : El relavador que normalmente nosotros ocupamos, es un relevador mecánico.
      Este tipo de relevador, como el de la foto, tiene 4 terminales.  Dos son de Alimentación de la bobina de control y puede ser en 110vac ó 220vac.  Y las otras dos van conectadas a la carga, es decir, a la resistencia calefactora . Según el consumo de corriente de nuestra resistencia es como vamos a seleccionar nuestro Relevador de Potencia ( 20A, 30A ó Mas ).

El Termocople : En el caso de el Termocople lo podemos seleccionar de acuerdo al rango de temperatura que vamos a sensar, y pueden ser tipo "J" ó "K".  Por su manera de instalación pueden ser de tipo:
  • Bulbo.
  • Ojillo.
  • Rosca Loca.
  • Bandera.
  • Bayoneta.
  • Abrazadera.

La Resistencia Calefactora : En cuanto a la resistencia podemos utilizar:

  •  Resistencias de Cartucho ( Para calentar placas metálicas, Ejemplo: Un Sello para marcar madera ).


  •  Resistencias de Banda ( Para Calentar un Depósito ó Tuberia, Ejemplo: Un Pot de Soldadura ).


  •  Resistencias de Inmersión ( Para Calentar Liquidos, Ejemplo: Baño María ).


  •  Resistencias de Radiación ( Para el Secado de Pintura en Piezas Metálicas ).


  •  Resistencias de Silicón ( Para Transferencia de Fotos en articulos Promocionales ).


Integrando todo el sistema:   Veamos ahora, como alambrariamos todo al  Controlador de Temperatura ( Vamos a considerar este Relevador de  1 Polo, 1 Tiro  = 4 Terminales ).



     Y de esta manera quedaría Nuestro Sistema de Control de Temperatura.

Mas Precisión?: Para el caso Que necesitaramos más Precisión, Solo tendriamos que reemplazar El Controlador de Temperatura ON-OFF por Uno de Control PID. También cambiariamos el Relevador de Potencia Mecánico por un SSR. El Sensor de Temperatura sería otro elemento que podríamos considerar. Y Ahora tenemos un Sistema de Control De Temperatura de Alta Precisión.


Si tienen Algún comentario o Petición por favor enviame un Mensaje a:

Ing. Carlos Aquino

Gracias.......

jueves, septiembre 17, 2015

Como Implementar un Sistema de Control de Temperatura? - Parte I

Que necesito para implementar Un sistema de Control de Temperatura?, Primeramente, necesitamos saber que tanta precisión de control de la temperatura vamos a necesitar. Dependiendo de la precisión es el tipo de Control de Temperatura que vamos a utilizar y además implica el costo, A más precisión mayor el costo.

     Si la Precisión de Control es poca , te recomiendo usar un Termostato.  En el Mercado existen de muy variados tipos, de los que Nosotros comercializamos para:  Parrillas eléctricas, Freidoras, Hornos para comida,  Sartén Eléctrico, Calentadores de agua, Marmitas, Ollas para cocina, entre otras,  son Los tipo Infitról,  y Termostato de Bulbo Capilar.


Termostato con Bulbo Capilar.


Los Termostatos de tipo Infitrol, tienen 5 terminales, L1, L2 , P, H1 y H2. Veamos la conexión de este termostato a la Resistencias Calefactora:
L1 =  Neutro.
L2 = Voltaje de Linea 110vac ó 120vac.
P   = Luz Piloto.
H1 =  Termianl 1 de la Resistencia Calefactora.
H2 =  Terminal 2 de la Resistencia Calefactora.

Los Termostatos con Bulbo Capilar,  hay  para alto y  bajo amperaje. Por ejemplo veamos las terminales de un Termostato de Bulbo con 1P1T ( Un Polo Un Tiro ):  Este tiene 3 Terminales, L1, L2 y P.
Veamos la conexión de este Termostato:
L1 = Neutro.
L2 = Terminal 1 de la Resistencia Calefactora.
La Terminal 2 de la Resistencia Calefactor a la Linea de Voltaje 110vac ó 220vac.
P = Terminal 1 de la Luz Piloto.
La Terminal  2  de la Luz Piloto a la Linea de Voltaje 110vac ó 220vac.

     La diferencia entre estos dos tipos de termostato, es que uno tiene un sensor de Temperatura y el otro no, como lo podemos apreciar en las graficas anteriores. Mientras que el Termostato Infitrol solo tendra las leyendas de "ON", "OFF", "LOW" y "HI",  el Termostato de Bulbo nos indicara un rango de temperatura de Control. Según se adapte a nuestras necesidades utilizaremos uno ú otro.  Otro aspecto a mencionar, es que el Termostato de Bulbo es mas preciso, ya que por medio del uso del Bulbo , que es el sensor de temperatura, estaremos monitoreando la temperatura  de una manera directa en el  proceso.

     En la siguientes sección Analizaremos que tipo de controlodador utilizar si requerimos una Precisión media de Control.....

Si tienes alguna duda o comentario Por favor comunicate conmigo a:

Ing. Carlos Aquino
